液体自動溶解装置
全自動運転による省力化
高分子凝集剤を原液タンクに補充しておけば、面倒な軽量や溶解作業をすべて自動で行い、常に一定濃度の溶解液が得られます。
また、手動での溶解作業に比べてママコ（ダマ）にならないので、薬品を無駄にしません。
汚泥脱水機等との連動運転が可能
溶解液タンクと原液タンクの状態を常にセンサーで監視しコントロールしています。高分子凝集剤の不足、溶解水供給不良などが発生した場合、装置は自動停止し、外部機器にも警報信号を出力します。

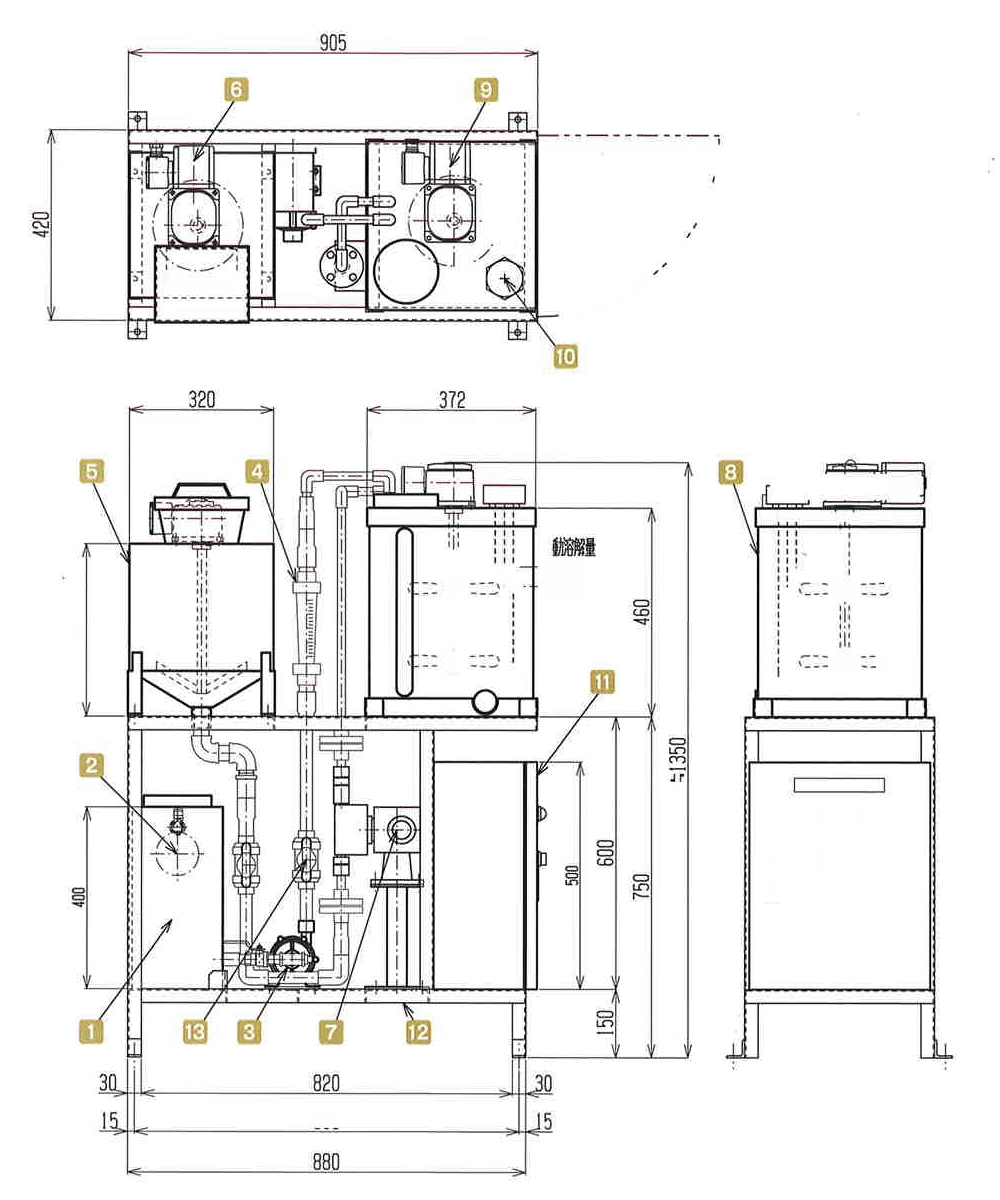

図面

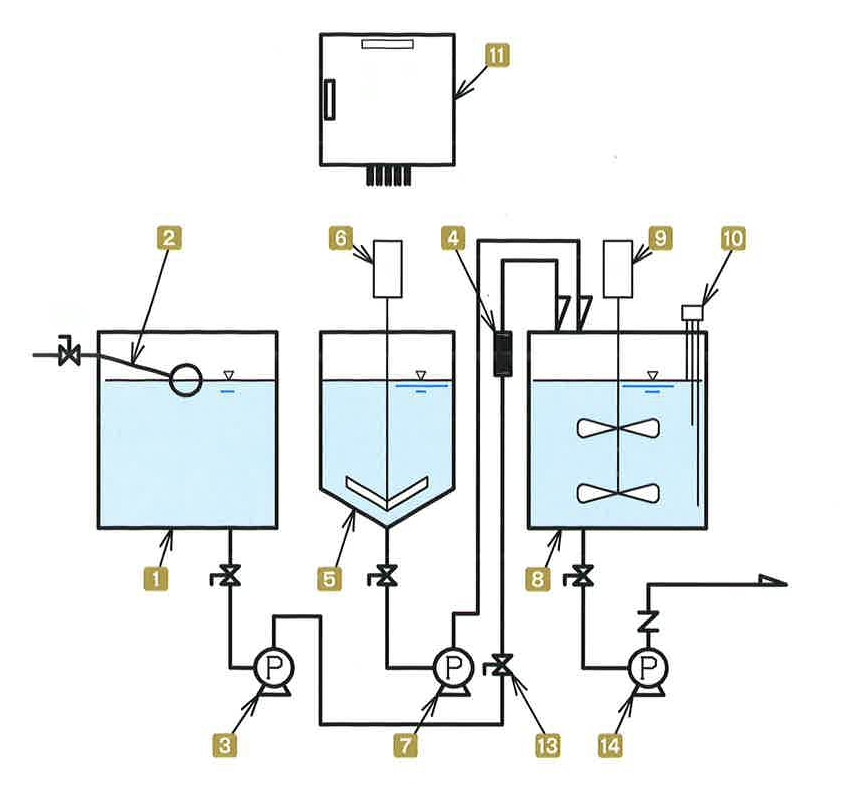

フローシート
部品表
No 名称 機器仕様 数量 備考 1 希釈水槽 SUS304-400×200×400H-30L 1 2 ボールタップ 複式ボールタップ13mm 1 3 希釈水供給ポンプ PMD-643B2P 1 65w/100w 4 流動計 max50L 1 5 液体高分子原液槽 SUS304-3200×280H-25L 1 6 液体高分子原液攪拌機 FSM-20-60-T50A 30rpm/60Hz 1 50w 7 液体高分子原液供給ポンプ CM-10Y-AV46-F15-T021 1 0.1kw 8 高分子溶解槽 PVC-3720×460H-50L 1 9 高分子溶解攪拌機 FSM-20-10-T50A 180rpm/60Hz 1 50w 10 高分子溶解量レベルセンサー 61F 1 11 操作盤 屋外設置タイプ 動力200V、操作回路200V 1 12 架台 SUS304 アングル溶接構造 1 13 流量調整バルブ ボールバルブ 1 14 高分子溶解液移送ポンプ オプション 1 総使用動力 50Hz 0.265kw 60Hz 0.3kw
